Pračka: dávkové vypouštění po pulzech

Pračka vypustí vodu v několika oddělených pulzech: jeden po hlavním praní a další po každém máchání. Každý pulz trvá řádově desítky sekund při vyšším průtoku, než má souvislý odtok ze sprchy. Model počítá každý pulz zvlášť stejnou metodou ε-NTU jako u sprchy (viz stránku o sprše), s jedním důležitým rozdílem: máchání je studené – pračka ho neohřívá, takže tam prakticky není co zachytit bez ohledu na to, jak dobrý je výměník.

Energetická bilance jednoho pulzu

Pro každý pulz o objemu V a teplotě T spočítáme dobu trvání z průtoku vypouštěcího čerpadla a teplo v něm obsažené:

t = V / q_v                          (doba trvání pulzu)
E_max = V · ρ · c_p · (T − T_vstup)   (teplo dostupné v pulzu)
E_zachyceno = ε · E_max               (co zachytí výměník, dle ε-NTU)

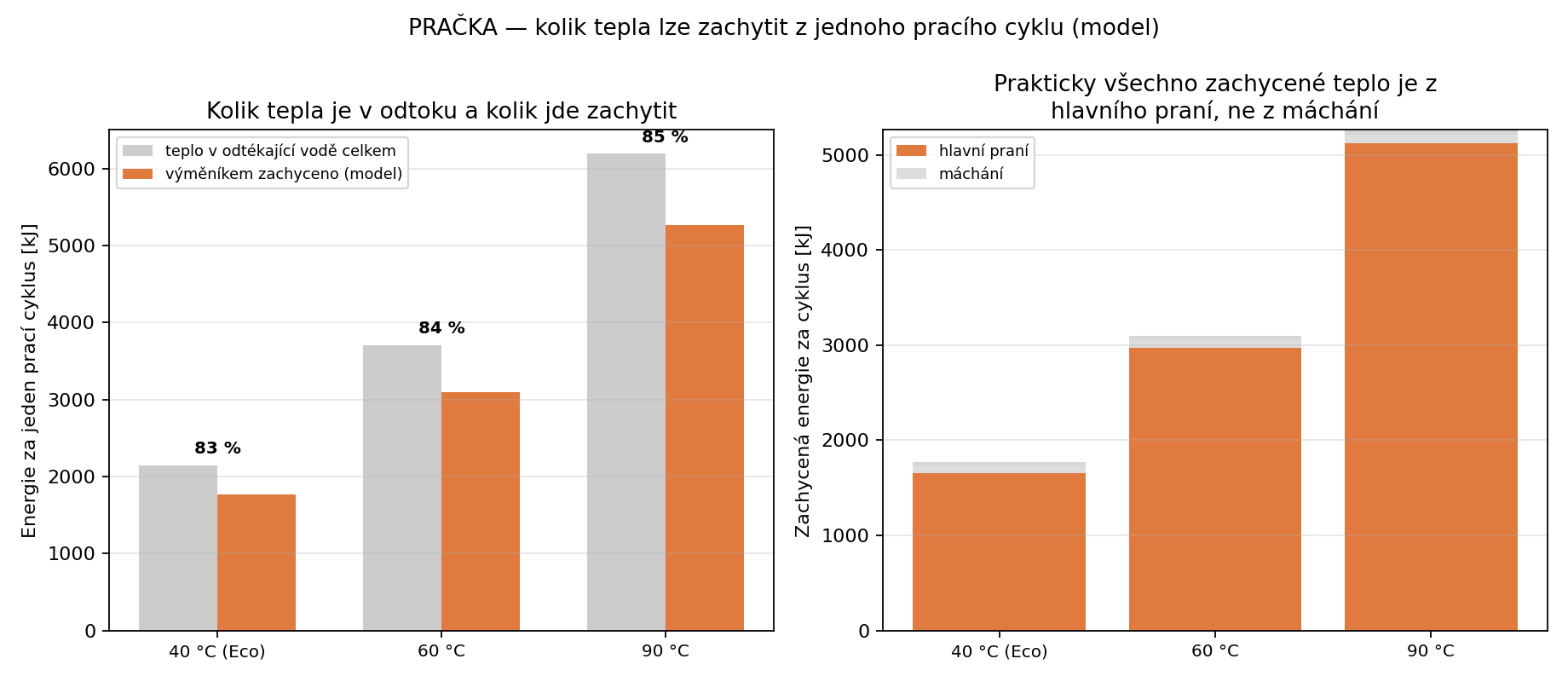

Součet přes všechny pulzy jednoho pracího cyklu dá celkovou zachycenou energii a energeticky váženou účinnost celého cyklu:

ε_cyklus = Σ E_zachyceno / Σ E_max

Stejné rozlišení jako u výkonu níže: jde o špičkovou hodnotu – reálný fyzikální výsledek metody ε-NTU při simultánním odběru studené vody na straně bojleru, ne o to, kolik z toho v průměru využije pračka bez souběžného odběru (viz stránka Kompletní systém).

Přenášený tepelný výkon

Během pulzu hlavního praní je okamžitý výkon vysoký (vysoký průtok vypouštěcího čerpadla × velký teplotní rozdíl), ale pulz trvá jen desítky sekund z celého, řádově hodinového cyklu. Proto je nutné rozlišovat špičkový výkon (relevantní pro dimenzování) od průměrného výkonu za celý cyklus (relevantní pro odhad úspory energie):

Průměrný výkon během pulzu je počítaný s realistickou účinností 60 %, stejně jako u sprchy a v kalkulačce úspory. Hodnota 60 % je odhad z modelu, ne měření, a je převzatá ze sprchy – pro nárazové vypouštění nebyla odvozena zvlášť. Průměr za celý cyklus je celková energie dělená celou délkou cyklu.

Rozdíl je o 1–2 řády – viz plné srovnání na stránce Kompletní systém.

Co model nepočítá

Grafy výše ukazují ideální stav – jako by právě ve chvíli vypouštění pračky někdo jinde v domě odebíral teplou vodu stejným tempem. V reálném provozu se pračka spouští nezávisle na tom, jestli zrovna teče sprcha, takže skutečně využitelná část tohoto tepla je nižší (viz stránka Kompletní systém, kde počítáme i s pravděpodobností souběhu).

Status dat: výstup fyzikálního modelu za definovaných podmínek, ne certifikované měření. Objemy a struktura pracího cyklu vychází z typických hodnot pro běžnou domácí pračku, ne z datasheetu konkrétního modelu.
